Qual è la differenza tra bruciatori a fuoco diretto e bruciatori a tubi radianti?

Nelle applicazioni di riscaldamento industriale, la scelta della giusta tecnologia del bruciatore è fondamentale per ottenere efficienza, qualità del prodotto e conformità ambientale ottimali. Due dei tipi di bruciatori più comuni sono i bruciatori a combustione diretta ebruciatori a tubi radianti, ma operano secondo principi fondamentalmente diversi e perseguono scopi distinti. Un bruciatore a combustione diretta brucia il combustibile direttamente nell'area di processo, mentre i gas caldi della combustione entrano in contatto con il materiale da riscaldare. Al contrario, un bruciatore a tubi radianti racchiude la fiamma all’interno di un tubo sigillato, e il calore viene trasferito principalmente attraverso l’irraggiamento dalla superficie del tubo al materiale target, senza alcun contatto tra i gas di combustione e il prodotto. Presso Tianjin Huashuo Machinery Manufacturing Co., Ltd., la nostra fabbrica progetta e produce bruciatori industriali da oltre 25 anni e abbiamo una vasta esperienza in entrambe le tecnologie.

La scelta tra bruciatori a combustione diretta e tubi radianti ha implicazioni significative per le prestazioni del processo, il consumo energetico e la qualità del prodotto. I bruciatori a combustione diretta offrono un'efficienza termica più elevata poiché utilizzano l'intero contenuto termico dei gas di combustione, ma introducono anche sottoprodotti della combustione nell'ambiente di processo, il che può essere dannoso per i materiali sensibili. I bruciatori a tubi radianti, d’altro canto, isolano il processo di combustione, consentendo un controllo preciso della temperatura e un’atmosfera di processo più pulita, ma generalmente funzionano con un’efficienza complessiva leggermente inferiore a causa delle perdite di calore attraverso la parete del tubo e i gas di scarico. La nostra fabbrica ha sviluppato design avanzati di bruciatori a tubi radianti che riducono al minimo queste perdite attraverso la geometria ottimizzata dei tubi, superfici di trasferimento del calore migliorate e recuperatori ad alta efficienza. In questa guida analizzeremo gli aspetti tecnici, prestazionali ed economici di entrambi i tipi di bruciatore, forniremo specifiche tecniche dettagliate e offriremo una guida pratica per selezionare il bruciatore giusto per la vostra applicazione.

Sommario

• 1. Qual è il principio di funzionamento dei bruciatori a fiamma diretta?
• 2. Come funzionano i bruciatori a tubi radianti e perché sono preferiti per i processi sensibili?
• 3. Quali sono le specifiche tecniche chiave del nostro bruciatore a tubi radianti?
• 4. Come si confrontano l'efficienza e le emissioni tra i due tipi di bruciatori?
• Domande frequenti (FAQ)
• Conclusione e consultazione sulla scelta del bruciatore

Qual è il principio di funzionamento dei bruciatori a fiamma diretta?

I bruciatori a combustione diretta rappresentano la forma più semplice ed efficiente di combustione industriale. In un sistema a combustione diretta, il carburante (gas naturale, propano o olio) viene miscelato con l'aria e acceso in una camera di combustione aperta all'area di processo. I gas caldi risultanti dalla combustione, costituiti principalmente da anidride carbonica, vapore acqueo e azoto, vengono rilasciati direttamente nello spazio da riscaldare. Potrebbe trattarsi di un forno di essiccazione, di una cabina di verniciatura, di un forno per il trattamento termico o di un grande riscaldatore. Il contatto diretto tra i gas di combustione e il materiale da riscaldare consente velocità di trasferimento del calore estremamente elevate ed efficienze termiche fino al 95% (sulla base di un potere calorifico inferiore). La nostra fabbrica aTianjin Huashuo Machinery Manufacturing Co., Ltd.produce bruciatori a combustione diretta con monitoraggio avanzato della fiamma e controlli modulanti che garantiscono una combustione stabile in un'ampia gamma di regimi di combustione.

Caratteristiche principali dei bruciatori a combustione diretta:

• Trasferimento di calore diretto:I gas di combustione entrano in contatto diretto con il materiale, fornendo un riscaldamento rapido ed efficiente. Questo è l'ideale per le applicazioni in cui il prodotto non è sensibile ai sottoprodotti della combustione o dove i gas di scarico vengono scaricati rapidamente.
• Alta efficienza termica:Poiché il calore dei gas di combustione viene completamente utilizzato all'interno dello spazio di processo, i bruciatori a combustione diretta raggiungono generalmente un'efficienza dell'85-95%, con alcune moderne unità di condensazione che superano il 100% (basato su LHV).
• Design semplice:I bruciatori a combustione diretta hanno meno componenti rispetto ai sistemi a tubi radianti: nessun tubo, nessuna superficie radiante e nessuna necessità di ricircolo esterno. Ciò li rende più convenienti e più facili da mantenere.
• Potenziale contaminazione del prodotto:I gas di combustione, che contengono CO2, vapore acqueo e tracce di CO e NOx, entrano in contatto con il prodotto. Ciò può causare ossidazione, scolorimento o reazioni chimiche in materiali sensibili come prodotti alimentari, tessuti o alcuni metalli.
• Requisiti di ventilazione:I sistemi a combustione diretta richiedono un'adeguata ventilazione per rimuovere i gas di combustione e reintegrare l'ossigeno, il che può comportare un costo energetico significativo se l'aria di scarico non viene recuperata.

I bruciatori a combustione diretta sono ampiamente utilizzati in applicazioni in cui la contaminazione del prodotto non costituisce un problema e dove il riscaldamento rapido è il requisito principale. Gli esempi includono: essiccatori industriali per sabbia, aggregati e ceramica; forni per verniciatura con adeguata aspirazione; apparecchi per il riscaldamento di grandi ambienti per magazzini e officine; ed essiccatoi per cereali agricoli. In queste applicazioni, l'elevata efficienza e il basso costo di capitale dei bruciatori a combustione diretta li rendono la scelta economica. Tuttavia, per i processi in cui la qualità o la purezza del prodotto sono fondamentali o in cui i gas di combustione potrebbero influenzare negativamente il materiale, abruciatore a tubo radianteè spesso l'opzione migliore.

Dal punto di vista del controllo, i bruciatori a combustione diretta sono relativamente semplici. Il bruciatore è generalmente controllato da un semplice controller on-off o modulante che regola il flusso di combustibile e aria in base a un sensore di temperatura nello spazio di processo. La nostra fabbrica offre una gamma di bruciatori a combustione diretta con controlli a camma elettronica che forniscono una gestione precisa del rapporto aria-combustibile, garantendo basse emissioni ed elevata efficienza in tutto il campo di cottura. Forniamo inoltre funzionalità di sicurezza come rilevamento della fiamma, interruttori di limite di alta temperatura e cicli di spurgo che soddisfano gli standard di sicurezza internazionali. Sebbene i bruciatori a combustione diretta non siano adatti a tutte le applicazioni, la loro semplicità ed efficienza li rendono un punto fermo del riscaldamento industriale.

Come funzionano i bruciatori a tubi radianti e perché sono preferiti per i processi sensibili?

Bruciatori a tubi radiantisono una tecnologia di riscaldamento indiretto in cui il processo di combustione è racchiuso all'interno di un tubo sigillato e il calore viene trasferito all'ambiente di processo principalmente attraverso la radiazione termica dalla superficie esterna del tubo. Il bruciatore accende un'estremità del tubo e i gas caldi della combustione viaggiano lungo il tubo, riscaldandolo a temperature elevate (tipicamente 800-1.100°C). Il calore viene quindi irradiato dal tubo al materiale o all'atmosfera circostante. Poiché i gas della combustione sono completamente contenuti all'interno del tubo, non vi è contatto tra i gas della fiamma ed il prodotto da riscaldare. Ciò rende i bruciatori a tubi radianti ideali per i processi in cui è richiesta un'atmosfera pulita, come il trattamento termico dei metalli, la cottura della ceramica e l'asciugatura dei tessuti, dove qualsiasi contaminazione sarebbe dannosa per la qualità del prodotto. Il nostro stabilimento di Huashuo Machinery ha sviluppato una gamma di design di bruciatori a tubi radianti che ottimizzano la distribuzione del calore, riducono al minimo i gradienti di temperatura e raggiungono un'elevata efficienza termica attraverso l'uso di recuperatori e materiali dei tubi avanzati.

Caratteristiche principali dei sistemi con bruciatori a tubi radianti:

• Riscaldamento indiretto:I gas di combustione sono isolati dal processo, eliminando il rischio di contaminazione, ossidazione o reazione chimica con il prodotto. Ciò è essenziale per applicazioni come la ricottura brillante, dove anche tracce di ossigeno causerebbero scolorimento della superficie.
• Distribuzione uniforme della temperatura:I bruciatori a tubi radianti possono essere progettati con più bruciatori o con geometrie di tubi speciali (ad esempio tubi a U o tubi a W) per ottenere un profilo di temperatura uniforme in tutto il forno, garantendo una qualità del prodotto costante.
• Controllo dell'atmosfera:Poiché i gas di combustione sono contenuti, l'atmosfera del processo può essere controllata in modo indipendente (ad esempio, con gas inerti o livelli di ossigeno controllati), consentendo condizioni di processo precise.
• Rendimento termico inferiore (senza recupero):In un bruciatore base a tubi radianti, il calore viene perso attraverso la parete del tubo e nei gas di scarico. L'efficienza varia tipicamente dal 45 al 55% per i progetti non recuperati. Tuttavia, con l'aggiunta di un recuperatore o di un sistema rigenerativo, l'efficienza può essere aumentata fino al 75-85%.
• Costo iniziale più elevato:I sistemi con bruciatori a tubi radianti sono più costosi dei bruciatori a combustione diretta a causa dei componenti aggiuntivi (tubo, recuperatore, ecc.) e della necessità di un controllo più preciso.

L'applicazione del bruciatore tubolare radiante è varia e comprende: forni per il trattamento termico dei metalli (ricottura, tempra, rinvenimento), forni per ceramica e porcellana, forni per l'essiccazione e la polimerizzazione dei tessuti, lavorazione alimentare (cottura, essiccazione di ingredienti sensibili) e lavorazione chimica dove è richiesta un'atmosfera pulita. In queste applicazioni, la capacità di mantenere un ambiente privo di contaminazioni spesso giustifica i maggiori costi di capitale e di esercizio del sistema a tubi radianti.

La nostra fabbrica ha progettato il nostro bruciatore tubolare radiante per includere un recuperatore ad alte prestazioni che preriscalda l'aria di combustione utilizzando i gas di scarico caldi, migliorando significativamente l'efficienza. Abbiamo inoltre sviluppato un design del tubo autorecuperativo che integra il recuperatore nel corpo del bruciatore, riducendo l'ingombro complessivo e semplificando l'installazione. In termini di controllo, il nostro bruciatore tubolare radiante è dotato di un elevato rapporto di turndown (fino a 10:1) che consente una modulazione precisa della temperatura, garantendo che il forno funzioni esattamente alla temperatura richiesta per il processo. Questo livello di controllo è essenziale per ottenere una qualità di prodotto costante nei processi sensibili. Scegliendo un Bruciatore a Tubi Radianti daTianjin Huashuo Machinery Manufacturing Co., Ltd., è possibile ottenere la pulizia e l'uniformità della temperatura che i sistemi a combustione diretta non possono fornire.

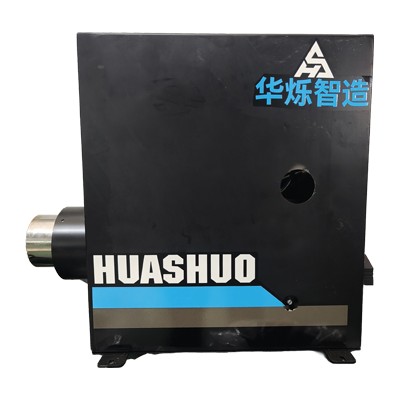

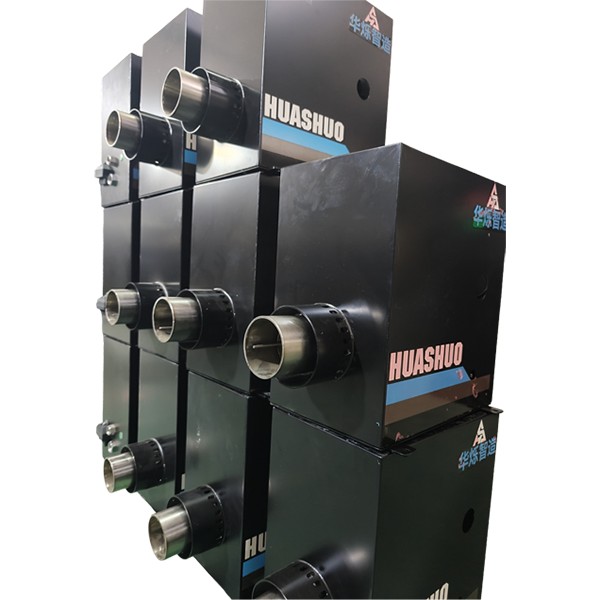

Quali sono le specifiche tecniche chiave del nostro bruciatore a tubi radianti?

Tianjin Huashuo Machinery Manufacturing Co., Ltd.produce una gamma completa diBruciatore a tubi radiantisistemi, progettati per varie applicazioni di riscaldamento industriale. La nostra linea di prodotti comprende bruciatori a tubi single-ended, bruciatori a tubi a U e bruciatori a tubi a W, con potenze nominali da 50 kW a 2.000 kW. Tutti i nostri prodotti Bruciatori a tubi radianti sono fabbricati in conformità alla norma ISO 9001 e soddisfano o superano i requisiti degli standard EN 746 e NFPA 86. La tabella seguente riassume le specifiche tecniche principali dei nostri modelli più popolari di bruciatori a tubi radianti, utilizzati nei settori del trattamento termico, dell'essiccazione e della ceramica in tutto il mondo. La nostra fabbrica può anche produrre geometrie di tubi e potenze nominali personalizzate per soddisfare i requisiti specifici del forno.

Oltre ai modelli standard, la nostra fabbrica offre diverse funzionalità opzionali per migliorare le prestazioni e la durata dei sistemi con bruciatori a tubi radianti. Questi includono: leghe ad alta temperatura (come Inconel 601 o RA330) per il materiale del tubo per prolungare la vita in ambienti corrosivi; rivestimenti in fibra ceramica per un migliore isolamento; e avanzati sistemi di monitoraggio fiamma con autodiagnostica. Offriamo inoltre pannelli di controllo bruciatori completi con controllo basato su PLC, profilazione della temperatura e funzionalità di registrazione dei dati per il monitoraggio del processo e la garanzia della qualità.

Il nostro processo di controllo qualità comprende un test di pressione al 100% su ogni gruppo di bruciatori a tubi radianti, garantendo che non vi siano perdite nel tubo o nella testa del bruciatore. Effettuiamo anche un test delle prestazioni termiche su campioni casuali per verificare l'efficienza e la distribuzione della temperatura del tubo. Ogni bruciatore a tubi radianti viene fornito con un rapporto di prova dettagliato, inclusi dati di efficienza, profili di temperatura e misurazioni delle emissioni. Il nostro stabilimento di Tianjin Huashuo Machinery Manufacturing Co., Ltd. mantiene un inventario completo di componenti standard, consentendo consegne rapide e tempi di consegna rapidi per ordini personalizzati. Forniamo anche un servizio di messa in servizio del sito per garantire che il bruciatore a tubi radianti sia installato correttamente e funzioni con la sua efficienza ottimale.

Come si confrontano l'efficienza e le emissioni tra i due tipi di bruciatori?

La scelta tra un bruciatore a fiamma diretta e unBruciatore a tubi radiantiè spesso influenzato da un compromesso tra efficienza e pulizia del processo. I bruciatori a combustione diretta offrono una maggiore efficienza termica perché tutto il calore della combustione viene rilasciato direttamente nel processo. Tuttavia, questa efficienza va a scapito dell’introduzione dei gas di combustione nell’atmosfera del processo. I bruciatori a tubi radianti, pur isolando i gas di combustione, soffrono di perdite di calore attraverso la parete dei tubi e nei gas di scarico, con conseguente minore efficienza complessiva. Tuttavia, con l’integrazione di recuperatori o preriscaldatori d’aria rigenerativi, il divario di efficienza può essere notevolmente ridotto. La nostra fabbrica ha sviluppato una gamma di design di bruciatori a tubi radianti ad alta efficienza che raggiungono efficienze fino all'86%, rendendoli competitivi con i sistemi a combustione diretta in molte applicazioni.

Confronto di efficienza tra bruciatore a combustione diretta e tubo radiante:

• Efficienza del bruciatore a fiamma diretta:Tipicamente 85-95% (in base al LHV). L'alto rendimento è dovuto allo sfruttamento diretto del calore della combustione. Tuttavia, se il processo richiede ventilazione per rimuovere i gas di combustione, la perdita di energia dall’aria di scarico può ridurre l’efficienza del sistema.
• Efficienza del bruciatore a tubi radianti (non recuperato):45-55%. La perdita di calore attraverso la parete del tubo e nei gas di scarico è significativa e l'efficienza è limitata dalla temperatura del gas di scarico in uscita dal tubo.
• Rendimento bruciatore tubolare radiante (con recuperatore):75-86%. Un recuperatore preriscalda l'aria comburente utilizzando i gas di scarico caldi, recuperando gran parte del calore che altrimenti andrebbe disperso. Il bruciatore tubolare radiante con recuperatore integrato della nostra fabbrica raggiunge un'efficienza fino all'86%, colmando il divario con i sistemi a combustione diretta.
• Emissioni:I bruciatori a combustione diretta producono NOx, CO e CO2 che vengono rilasciati direttamente nel processo o nell'atmosfera. Questo può rappresentare un problema in aree con normative rigorose sulle emissioni. I bruciatori tubolari radianti possono incorporare la tecnologia dei bruciatori a basso contenuto di NOx e il trattamento dei fumi e, poiché i gas di combustione sono contenuti, possono essere trattati più facilmente prima del rilascio. Il nostro bruciatore a tubi radianti utilizza un design a combustione graduale che riduce le emissioni di NOx al di sotto di 50 mg/Nm3 (al 3% di O2), soddisfacendo gli standard ambientali più rigorosi.

Per illustrare l'impatto dell'efficienza, si consideri un forno da 500 kW in funzione 8.000 ore all'anno. Un bruciatore a combustione diretta con un’efficienza del 90% consumerebbe circa 5.000 MWh di carburante all’anno (sulla base di un LHV di gas naturale di 10 kWh/m3). Un bruciatore a tubi radianti senza recupero con un’efficienza del 50% consumerebbe 9.000 MWh, una differenza di 4.000 MWh, che ad un prezzo tipico del gas industriale potrebbe superare i 400.000 dollari all’anno. Tuttavia, un bruciatore a tubi radianti recuperato con un’efficienza dell’85% consumerebbe solo 5.300 MWh, riducendo la differenza a un gestibile 6%. In molti casi, il costo aggiuntivo del bruciatore a tubi radianti recuperato viene recuperato entro 1 o 2 anni grazie al risparmio di carburante.

In termini di emissioni, i bruciatori a combustione diretta rilasciano tutti i gas di combustione nell’area di processo. Se il processo richiede ventilazione, le emissioni vengono diluite e rilasciate nell’atmosfera, ma rappresentano comunque un potenziale onere ambientale. I bruciatori a tubi radianti, invece, consentono un trattamento delle emissioni più controllato. Il bruciatore a tubi radianti della nostra fabbrica utilizza un sistema di ricircolo dei gas di scarico che riduce la formazione di NOx e, se necessario, lo scarico può essere instradato verso un convertitore catalitico o uno scrubber. Ciò rende i bruciatori a tubi radianti una scelta più rispettosa dell’ambiente, in particolare nelle regioni con rigorose normative sulla qualità dell’aria. La decisione tra i due tipi di bruciatori dipende in ultima analisi dai requisiti specifici del processo, inclusa la sensibilità del prodotto, il contesto normativo e il costo relativo del carburante e dei beni strumentali.

Domande frequenti (FAQ)

Domanda 1: È possibile convertire un bruciatore a combustione diretta in un bruciatore a tubi radianti in un forno esistente?

Risposta: La conversione di un forno a combustione diretta in un sistema a tubi radianti è una modifica significativa che di solito non è economicamente fattibile. I bruciatori a tubi radianti richiedono l'installazione di tubi, una diversa configurazione di montaggio del bruciatore e spesso una diversa geometria della camera di combustione. Inoltre, i controlli e i sistemi di ventilazione devono essere modificati. Nella maggior parte dei casi, è più conveniente sostituire l’intero forno o progettare un nuovo forno con la tecnologia del bruciatore richiesta. Il nostro stabilimento di Tianjin Huashuo Machinery Manufacturing Co., Ltd. offre sistemi con bruciatore a tubo radiante e a combustione diretta e possiamo fornire uno studio di fattibilità e un'analisi costi-benefici per la vostra situazione specifica.

Domanda 2: Quale tipo di bruciatore è più adatto per il trattamento termico dell'acciaio per prevenire l'ossidazione?

Risposta: Un bruciatore a tubi radianti è la scelta preferita per il trattamento termico dell'acciaio per prevenirne l'ossidazione. Poiché i gas di combustione sono contenuti all'interno del tubo, l'acciaio non è esposto a ossigeno, CO2 o vapore acqueo, che causerebbero l'ossidazione superficiale. L'atmosfera del forno può essere controllata separatamente, spesso con un gas inerte come azoto o argon, per ottenere le proprietà metallurgiche desiderate. Per questa applicazione non sono consigliati bruciatori a combustione diretta in quanto i gas di combustione reagirebbero con la superficie dell'acciaio, provocando decarburazione e formazione di incrostazioni.

Domanda 3: Qual è la durata tipica di un tubo bruciatore a tubo radiante?

Risposta: La durata di un tubo radiante dipende dalla temperatura operativa, dal materiale del tubo e dalla frequenza dei cicli termici. Per un bruciatore a tubi radianti standard funzionante a 1.050°C con tubi Inconel 601, la durata di servizio tipica è compresa tra 3 e 5 anni. In ambienti ad alta temperatura o corrosivi, offriamo tubi realizzati in RA330 o altre leghe speciali che possono prolungare la durata fino a 7-10 anni. La nostra fabbrica fornisce una stima della durata prevista del tubo in base alle condizioni operative specifiche e può consigliare intervalli di ispezione periodici per garantire che il tubo venga sostituito prima che si guasti.

Domanda 4: Come si confronta il costo di funzionamento tra bruciatori a combustione diretta e tubi radianti?

Risposta: Il costo operativo di un bruciatore a combustione diretta è generalmente inferiore grazie alla sua maggiore efficienza. Tuttavia, se il processo richiede ventilazione o il prodotto è sensibile alla contaminazione, il costo energetico del condizionamento dell’aria di ventilazione può compensare il vantaggio in termini di efficienza. I bruciatori a tubi radianti, soprattutto con recuperatori, hanno un costo di capitale più elevato ma possono offrire costi operativi comparabili se si tiene conto del risparmio energetico derivante dal recuperatore. La nostra fabbrica fornisce un'analisi dettagliata del confronto dei costi che include il consumo di carburante, la manutenzione e i potenziali costi di controllo delle emissioni per aiutarti a prendere una decisione informata.

Domanda 5: Tianjin Huashuo Machinery Manufacturing Co., Ltd. offre sia bruciatori a fuoco diretto che a tubi radianti o solo bruciatori a tubi radianti?

Risposta: La nostra fabbrica produce sistemi con bruciatori a fuoco diretto e tubi radianti, offrendo una gamma completa di soluzioni di riscaldamento industriale. Questo ci consente di fornire una consulenza obiettiva sulla migliore tecnologia per la vostra applicazione. Abbiamo una vasta esperienza in entrambe le tecnologie e possiamo progettare, produrre e mettere in servizio un sistema di bruciatore completo su misura per le vostre specifiche esigenze di processo. Che tu abbia bisogno di un bruciatore a combustione diretta ad alta efficienza per un'applicazione di essiccazione o di un bruciatore a tubi radianti pulito per il trattamento termico, abbiamo l'esperienza e il portafoglio di prodotti per soddisfare le tue esigenze.

Conclusione: scegli la tecnologia del bruciatore giusta per la tua applicazione

La scelta tra bruciatori a combustione diretta e bruciatori a tubi radianti non riguarda quale sia il "migliore", ma quale sia più adatto alle vostre specifiche esigenze di processo. I bruciatori a combustione diretta offrono elevata efficienza e semplicità, rendendoli ideali per applicazioni in cui la contaminazione del prodotto non è un problema. I sistemi con bruciatori a tubi radianti forniscono un ambiente di riscaldamento pulito e privo di contaminazioni, essenziale per i materiali sensibili, ma richiedono ulteriori investimenti nella tecnologia dei tubi e nei recuperatori per raggiungere un'efficienza competitiva. Presso Tianjin Huashuo Machinery Manufacturing Co., Ltd., la nostra fabbrica ha l'esperienza e la capacità ingegneristica per progettare, produrre e mettere in servizio entrambi i tipi di bruciatori, garantendovi la soluzione ottimale per la vostra applicazione.

Stai valutando le opzioni del bruciatore per un nuovo forno o stai considerando un aggiornamento?Contatta Tianjin Huashuo Machinery Manufacturing Co., Ltd. oggi stessoper una consulenza completa sulla scelta del bruciatore. Il nostro team analizzerà le condizioni del processo, i requisiti di riscaldamento e i vincoli ambientali e fornirà una raccomandazione dettagliata, inclusa un'analisi costi-benefici e una proposta di configurazione del sistema. Offriamo servizi gratuiti di progettazione di bruciatori, prezzi competitivi e una garanzia completa su tutti i nostri prodotti.Richiedi subito la tua consulenza gratuita sui bruciatori a Tianjin Huashuo Machinery Manufacturing Co., Ltd. e fai la scelta giusta per le tue esigenze di riscaldamento industriale.
